Modelos de Multitap para PlayStation 1 y 2

Como hemos detectado que se está perdiendo documentación y no existe una publicación clara sobre los Multitap de PS1 y PS2 vamos a crearla. El Multitap es un periférico que se conecta a los puertos de la consola y permite conectar hasta cuatro mandos o tarjetas de memoria en una misma consola.

• Multitap de PlayStation1

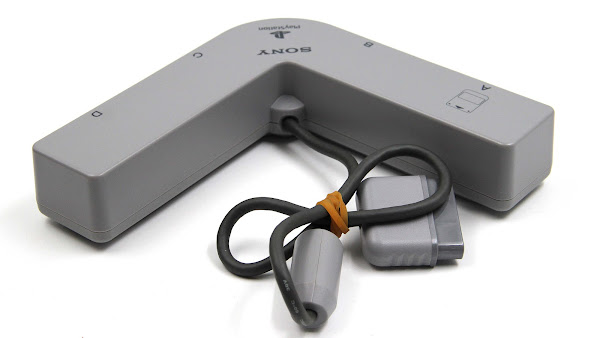

La PS1 tiene comunicación compartida entre puerto del mando y la tarjeta de memoria, por lo que solo necesita conectarse a un puerto. Existen 2 modelos oficiales de multitap: SCPH-1070U (de color gris) y SCPH-1070UH (de color blanco).

Los colores coinciden con las PS1 (Fat) y PSOne (Slim). Algunos juegos de PS1, como los deportivos y de lucha, aprovechan esta característica para ofrecer partidas de hasta cuatro jugadores en 4 memorias.

Posteriormente también hubo una versión más pequeña y compacta: SCPH-111.

Todos son compatibles con PS1 Fat y PSOne (Slim), y tambien con las PS2 Fat (aunque solo funcionarán en juegos de PlayStation1 y con mandos DualShock1).

• Multitap de PlayStation2

La PS2 a diferencia de la PS1 tiene la comunicación de los puertos separada y requiere de 2 conectores separados. Existen 2 modelos oficiales de multitap:

- SCPH-10090, compatible solo con PS2 Fat y no es retrocompatible con juegos ni mandos de PS1.

- SCPH-70120, compatible solo con PS2 Slim y si es retrocompatible con juegos PS1.

Por el diseño físico de las las consolas Fat y Slim los conectores de los multitap son distintos y no tienen la misma longitud. Aunque hay usuarios que los han desmontado con un destornillador para poder usarlos.
Tambien existen modelos de terceros en los que varía la compatibilidad por los mismos motivos.

• En conclusión

El Multitap de PS1 aprovecha que los puertos de mando y memoria se encuentran en el mismo bus. Al compartir el mismo pin de "atención" utiliza via software para diferenciar entre ellos, por lo que solo utiliza un conector de mando ya que tiene acceso interno a la ranura de memoria también.

Sin embargo el Multitap de PS2 necesita conectarse físicamente a ambos puertos (memoria y mandos), ya que la PS2 utiliza pines de "atención" separados para cada puerto y solo vuelve al esquema de direccionamiento de pin de atención compartido cuando se juega a un juego de PS1.

El Multitap de PS1 no admite mandos de PS2 porque técnicamente envía un informe de tamaño fijo a la consola cuando lee los mandos (cuatro informes de ocho bytes cada uno, relleno cada uno con 0xFF). Desafortunadamente el DualShock 2 devuelve más de ocho bytes de datos al multitap y en lugar de simplemente truncar estos informes de datos, hay un problema con la colisión de datos y como resultado, no se puede utilizar en un multitap de PS1 (si lo tienes insertado como último mando funciona a veces dependiendo del juego, pero en cualquier ranura anterior sobrescribe los datos del siguiente mando).

El multitap habría necesitado utilizar un protocolo diferente para soportar correctamente los informes de datos más grandes del DualShock 2, además del cambio en el esquema de direccionamiento. Algunos juegos se negaban a reconocer los mandos de terceros cuando estaban conectados al puerto 1-A del multitap. Necesitando un mando oficial de Sony en el puerto 1-A, y el resto podían ir a cualquier sitio. Otro dato importante, es que puede ser necesario conectarlo en el puerto 2.

Fuentes y agracedimientos:
Jose y Jairo (Esp) - RetroOrdenadores (Méx) - Strefapsx (Pol) - Reddit (Int)

(c) Creative Commons Internacional

✍ Redactado por 𝓙𝓸𝓼𝓮 y 𝓙𝓪𝓲𝓻𝓸
